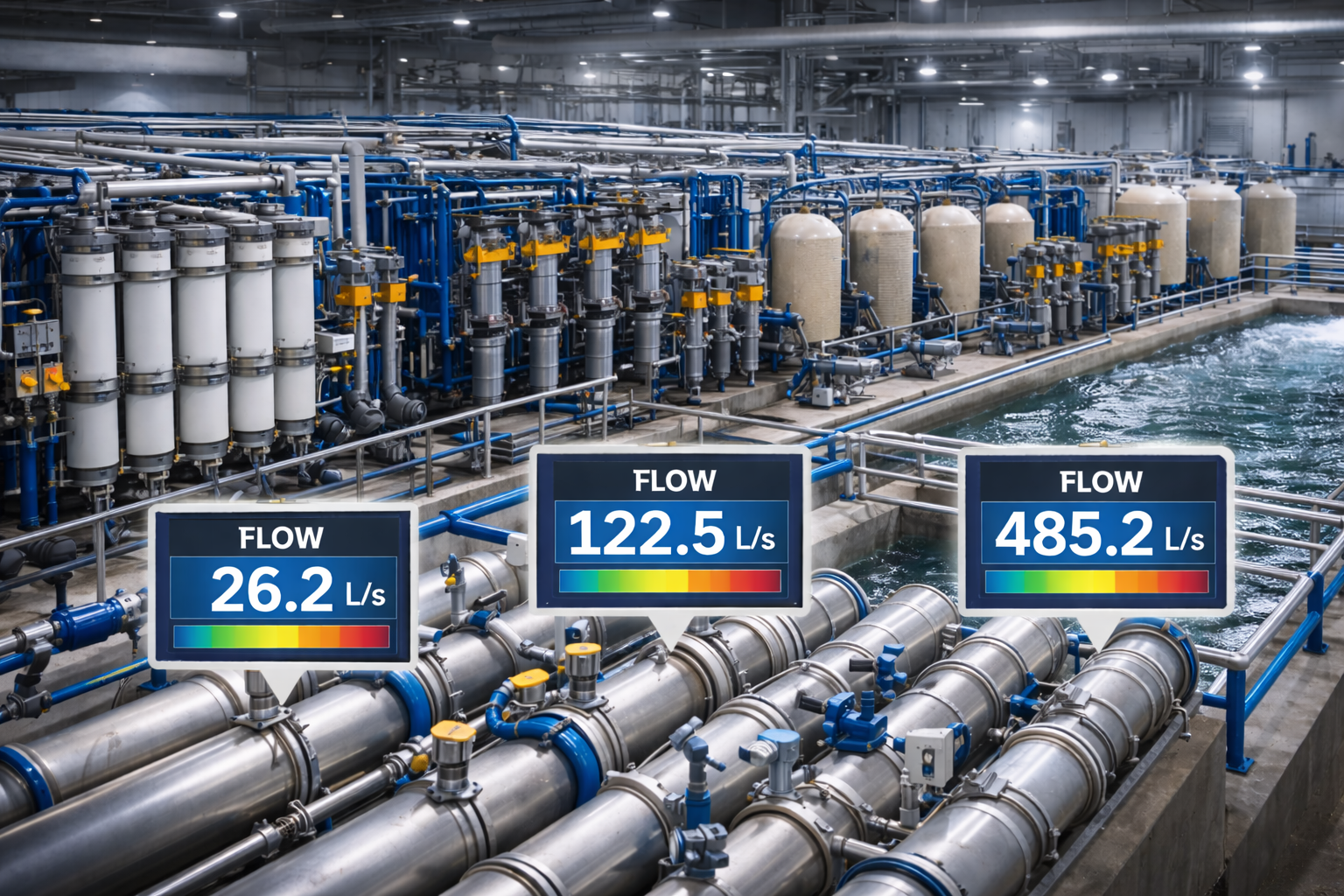

Cómo dimensionar un tratamiento por caudal: de 10 a 600 L/s

Cuando un cliente te pide “un sistema de tratamiento”, la primera pregunta no debería ser qué tecnología quiere… sino qué caudal hay que tratar y con qué garantías. Porque el caudal no solo define el tamaño: define el tipo de hidráulica, la estrategia de control, el consumo, la redundancia y, sobre todo, si el sistema será estable o una fuente permanente de incidencias.

En este artículo te explico un enfoque práctico para dimensionar tratamientos entre 10 y 600 L/s (desde instalaciones medianas hasta caudales ya “de liga industrial”), con criterios de ingeniería y sin humo.

1) Lo primero: caudal de diseño ≠ caudal “de etiqueta”

Antes de calcular nada hay que fijar tres caudales:

• Q medio (operación habitual)

• Q pico (máximo real)

• Q mínimo (cuando baja el consumo o la demanda)

¿Por qué importa?
Porque muchos sistemas fallan por no contemplar que el agua no circula siempre igual. Un tratamiento bien dimensionado no solo funciona al 100%: funciona bien cuando trabajas al 40%, al 70% o al 110% puntual.

Regla práctica: si el caudal varía mucho, el dimensionamiento debe incluir modulación (variadores, lazos de control, etapas en paralelo, etc.).

2) Define el objetivo: “tratar” no significa lo mismo en cada caso

Con el mismo caudal, el sistema puede ser totalmente distinto según el objetivo:

• Desinfección (microbiología, biofilm, reutilización)

• Clarificación (turbidez, sólidos, color)

• Control de incrustación (carbonatos, hierro, manganeso, sílice)

• Eliminación de olor / carga orgánica

• Acondicionamiento para proceso (industria, riego, lavado)

Dimensionar sin objetivo es como dimensionar una bomba “para lo que sea”: sale caro y casi siempre mal.

3) La hidráulica manda: velocidad, pérdidas de carga y tiempos de contacto

En caudales grandes, el diseño se gana o se pierde en hidráulica:

• Velocidad en tuberías: evitar pérdidas excesivas y golpes de ariete.

• Pérdida de carga total: si penalizas presión, penalizas energía y estabilidad.

• Tiempo de contacto (si hay desinfección u oxidación): el agua necesita volumen y mezcla, no “pasar rápido”.

Punto crítico: de 10 a 600 L/s cambia el “juego”. A partir de ciertos caudales, un único tren deja de ser lógico y se pasa a módulos en paralelo.

4) Dimensionar por bloques: la forma profesional de escalar de 10 a 600 L/s

La manera más segura de abordar grandes caudales es modular:

• 1 tren para 10–30 L/s

• 2–3 trenes en paralelo para 30–120 L/s

• baterías modulares para 120–600 L/s

Ventajas reales:

• mantenimiento sin parar planta,

• redundancia (N+1 cuando el cliente exige continuidad),

• ajuste fino al caudal real,

• ampliación futura sin tirar media instalación.

Y sí: a los clientes les encanta cuando les dices que el sistema crece con ellos (y no con tus dolores de cabeza).

5) ¿Cómo dimensionar cada tecnología por caudal? (enfoque práctico)

Sin convertir esto en un manual infinito, aquí van criterios útiles:

A) Filtración (la base)

Se dimensiona por:

• calidad de agua (carga de sólidos, tamaño, variabilidad),

• velocidad de filtración y superficie útil,

• estrategia de contralavado,

• automatización y consumos de lavado.

Consejo de ingeniería: en caudales altos, una filtración “pequeña pero apretada” te obliga a contralavados constantes. Mejor superficie suficiente y lavados estables.

B) UV

Se dimensiona por:

• UVT (transmitancia UV),

• turbidez y ensuciamiento,

• dosis requerida,

• caudal máximo con margen,

• y configuración modular.

Clave comercial: si no tienes UVT, estás dimensionando “con fe”, no con datos.

C) Ozono / oxidación controlada

Se dimensiona por:

• objetivo (desinfección, olor, orgánicos, biofilm),

• demanda del agua (materia orgánica, color, etc.),

• modo de inyección y mezcla,

• tiempo de contacto y desgasificación si aplica,

• control (ORP u otra estrategia bien definida).

Clave operativa: a gran caudal, lo importante no es solo el generador; es la transferencia (contacto y mezcla). Un ozono “sin buen contacto” es como un fertilizante echado al aire: bonito, pero poco útil.

D) Dosificación química (cuando procede)

Se dimensiona por:

• demanda real del agua,

• control automático y seguridad,

• almacenamiento y logística,

• compatibilidad con materiales y procesos.

En reutilización y ciertos procesos, se busca minimizar química y maximizar control físico (filtración, UV, oxidación controlada) según caso.

6) Ejemplo rápido de escalado (para visualizarlo)

Imagina un proyecto que pasa de 10 L/s a 120 L/s en dos años.

Error típico: comprar un único sistema “grande” desde el inicio.
Solución inteligente: empezar con módulos y dejar preparado el colector y el control para crecer.

• Año 1: 2 módulos de 10 L/s (20 L/s instalados, margen real)

• Año 2: +4 módulos (60 L/s)

• Año 3: +6 módulos (120 L/s)

Resultado:

• CAPEX escalonado,

• continuidad,

• ampliación rápida,

• mantenimiento sin parar.

Eso es ingeniería con visión de futuro (y con menos llamadas a las 2 de la mañana).

7) Lo que no se te puede olvidar: automatización y control

A partir de 30–50 L/s, un sistema sin control fino se convierte en una “fábrica de ajustes manuales”.

Un diseño serio debe incluir:

• caudalímetro y control por caudal,

• presiones y alarmas,

• calidad de agua (turbidez/UVT/ORP según tecnología),

• PLC/cuadro con lógica clara,

• registros para trazabilidad.

Si no se registra, no se puede demostrar. Y si no se puede demostrar, no se puede garantizar.
